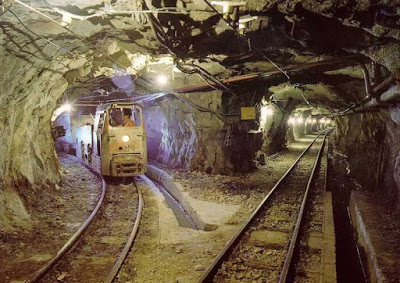

Endless haulage :-
definitions :-
endless rope haulage का कोई सिरा नहीं होता है, इसके लिए 2 समानांतर tracks पास पास बैठाया जाता है । जो की 1 मीटर की दूरी पर होती है , 1 दिशा में loaded tubs एक track के माध्यम से खदान से बाहर खींची जाती है । और दूसरी दिशा में empty tubs mines में दूसरे track के माध्यम से clip द्वारा रस्से से जोड़कर भेजी जाती है, इसमे clifutton pulley होती है । इससे रस्से के 3 या 4 लपेटे लगाए जाते हैं । और रस्से के दोनों सिरों पर return pulley होती है । haulage के नजदीक वाली return pulley के साथ tension बोगी लगाई जाती है जो की rope को proper tension में रख सके ।
applicabale conditions :-
Importants points :-
Gradient - 1 in 6
Speed - 3 - 7 km/hr
Safety Devices - back stay , stop block , run away switch, man hole, tub rerailer, jazz rail, monkey catch,
motar - A squirrel cage motar generally used
breaks - caliper break
Required double track
ClIPS :- Serew clip, smallman clip, cam clip
rope moves ini- directionally
over rope or under rope arrangement
track type
Distance
human safety provison
rules regulation and act :-
Advantage:-
1] slow speed के कारण wire , पटरी तथा tub आदि की घिसाई और घर्षण कम होता है ।
2] slow speed के कारण Accident कम होता है ।
3] कम अश्व शक्ति की मोटर पर्याप्त होती है ।
4] शक्ति की उच्चतम मांग कम होती है ।
Disadvantage :-
1] दो पटरियों के कारण चोड़े रास्ते की आवश्यकता पड़ती है ।
2] अधिक gradient वाले रास्ते के लिए उनुपयुक्त है।
3] wire पर load अधिक होता है ,अधिक dia वाले wire की आवश्यकता होती है ।
4] कोई 1 tub छतिग्रस्त होने पर संपूर्ण प्रणाली प्रभावित होती है ।
5] slow speed के कारण production slow होता है , और अधिक tub लगाना पड़ता है ।
MAIN AND TAIL HAULAGE
इस haulage मे एक ही shaft पर 2 drum लगे होते हैं । जिन्हे clutch के आधार पर सुविधा अनुसार shaft से संबंधित या अलग किया जा सकता है । free moving cylindar की speed brakes की सहायता से control की जाती है । गाड़ीयों के set तो एक ही दिशा में चलते हैं , लेकिन इसके लिए 2 रास्तों की जरूरत पड़ती है जैसा की आप image मे देख के समझ सकते हैं ।
इसमे 2 type की rope इस्तेमाल होती है । 1 rope मजबूत type का जिसमे loaded tub ऊपर आते है । इसे main rope कहते हैं और जिस drum पर इसे लपेटा जाता है ,उसे main drum कहते हैं । और दूसरा rope tail rope और drum को tail drum को कहते हैं ।
HOW IT WORKS
जब 1 drum clutch द्वारा चलाया जाता है , तब दूसरा drum धुरे ( axle ) पर ढीला रहता है । main drum की length haulage की लंबाई के बराबर होती है , वहीं tail rope की दुगनी होती है । आसान भाषा में main rope haulage loaded tub खींचने के और tail rope खाली tub भेजने के काम आती है ।
SAFETY DEIVICE:- back stay , stop block , drop warwick , buffer, jazz rail, tub rerailer,
combined stop block and run away switch , run away switch, man hole
ADVANTAGE
1] Undulating roadways के किए उपयुक्त
2] curves and conventional ways के लिए उपयुक्त
3] fast speed
4] suitable in bad roof problem
5] fewer tubs needed
6] work in single track
DISADVANTAGE
1] accidents की संभावना अधिक होती है ।
2] more power required than endless haulage
3] wear and tear due to high speed
4] derailment होने पर बहुत अधिक खर्चा होता है
GRAVITY HAULAGE
इस haulage का उपयोग उन जगहों में होता है जहां loaded tubs को gravity की सहायता से उतारा जाता है, मतलब down की और । इस system में किसी मोटर का use नहीं किया जाता है । अतः किसी power की आवश्यकता नहीं होती है । haulage के लिए 1.2 - 2 मीटर dia के ढलवा लोहे की घिरनी उपयोग की जाती है । इस pulley को jig pulley कहते हैं । इस pulley के एक और break पथ होता है । जिस पर एक strap break क्रियाशील रहती है ।
यह haulage inclined roadways के ऊपरी छोर पर लगा होता है । एक और loaded tubs load होते है , और एक और emptyp tubs लगे होते हैं । loaded tubs नीचे आते है और empty tubs ऊपर की और जाते हुए loading point पर पहुँच जाते है। यही process चलती रहती है और gravity के माध्यम से haulage चलता रहता है । इसमे तो वैसे single track की ही आवश्यकता होती है , लेकिन जहां tubs एक दूसरे को cross करते हैं , वहाँ पर 2 track की आवश्यकता होती है । example के लिए आप train को याद कर सकते हैं उसी तरह यह process भी काम करती है ।
SAFETY DEIVICE:- back stay , stop block , drop warwick , buffer, jazz rail, tub rerailer,
combined stop block and run away switch , run away switch, man hole
APPLICABLE CONDITIONS;-
1] एक समान gradient
2] loads के fevour में होना चाहिए
3] haulage road straight और haulage length small होना चाहिए
4] पटरी के line check करने के लिए theodolite का उपयोग
REGULATION PROVISION FOR HAULAGE ROADWAYS
1] haulage road :- proper length , widhth का हो, जहां तक संभव हो uniform gradient हो
2] track ठीक से बैठा हो रेल enough size और pulley घिरनी रोलर मजबूती से लगे हो ।
3] ढालू रास्ते के ऊपर कम से कम एक stop block
4] run away switch with stop block के साथ जिसकी दूरी tubs की length plus 10 m से अधिक न हो ।[ RIM निर्णय करता है । ]
5] Direct rope haulage में चढ़ते हुए backstay or drag चढ़ते हुए टब के पीछे
ओर endless rope haulage में एक automatic catch टबों को पीछे भागने से रोकने के लिए [ RIM निर्णय करता है ]
6] Forward runaway से रोकने के लिए Safety hook और jazz rail
7] tub rerailers 250 m. के अंतर पर ।
8] 30 m. से लंबे हर haulage raste पर signal संकेत व्यवस्था [ electrical or mechanical ][ RIM निर्णय करता है । ]
9] U/G haulage/conveyor रास्ते की लंबाई शाफ़्ट या अन्य प्रवेश द्वार से 300m. से अधिक है , तो telephone की व्यवस्था ।
telephone signal के तार 30 v से अधिक बिजली नहीं दी जायगी ।
2 nd और 3 rd degree mines में telephone के curcuit intrinsicslly safe हो ।
10] man holes हर 10 m के अंतर पर gradient 1 in 6 से कम हो तो 20 m.के अंतर पर । 0.3 m. की height तक white washing या पुताई कारवाई जाएगी । [ RIM निर्णय करता है । ]
11] tub जोड़ने व खोलने की जगह पर :- tub और side के बीच कम से कम 1 m. का distance , और यदि 2 या ज्यादा tracks हो तो हर tracks के बीच 1m. का distance रखा जाए ।
Definition :- यह सबसे सरल तरीका है जिसमे एक haulage drum और एक wire rope एस्तेमाल होते हैं। wire rope का एक सिरा haulage drum पर जुड़ा रहता है । और दूसरे सिरे पर mine car या tub जोड़ी जाती है । और दूसरे सिरे पर mine car या tub जोड़ी जाती है । mineral loaded tub wire rope से खींची जाती है ।
haulage way की gravity gradient अधिकतम 1 in 10 होती है । haulage engine incline के top सिरे पर बैठाया जाता है । इलाके में खाली टबों की आपूर्ति करने के लिए tubs या car को train rope से जोड़कर नीचे की और gravity के सहारे उतरे जाते हैं । उस समय haulage engine की power की आवश्यकता नहीं होती है । इसके लिए main track और branch track के बीच 40* का angle most effcient होता है ।
Applicable conditions :-
1] suitable for incline working
2] suitable for hauling coal from dip heading
3] suitable for main haulage to work between fixed points
Importants points :-
Gradient - 1 in 10
Speed - 8 - 10 km/hr
Safety Devices - back stay , stop block , drop warwick , buffer, jazz rail, tub rerailer,
combined stop block and run away switch , run away switch, man hole
motar - slip ring motar used with drum controller
breaks - caliper break
limits
load capacity
track type
Distance
human safety provison
rules regulation and act :-
Advantage:-
1] layout और operation काफी simple है ।
2] high speed
3] single track की आवश्यकता है
4] curve और branches से ज्यादा problem नहीं है ।
5] ज़्यादा दूरी तक भी efficiency के साथ काम कर सकता है ।
Disadvantage :-
1] haulage ऊपर लेते हुए काफी high power की आवश्यकता होती है ।
2] strong break system needed
3] कम gradient वाले रास्ते के लिए उनुपयोगी
4] high supervision needed
5] high speed के कारण पुर्जे और बेल्ट काफी घिस जाते है ।
Double Drum direct rope haulage :- इसमे 2 haulage drum होते हैं,
इसमे से 1 drum mineral loaded tubs को ऊपर की और खींचता है और
उसी समय दूसरा drum खाली tubs को नीचे की और उतारता है। दोनों drum में clutch फिट किए होते हैं ।
जिससे इनको control किया जाता है । और बाकी arrangements इसकी direct rope haulage की trah ही है
